Cara Konfigurasi VoIP dengan VLAN di Cisco Packet Tracer

Hai kalian! disini saya akan berbagi pengetahuan bagaimana cara konfigurasi VoIP dengan VLAN Via Cisco. Langsung saja kita mulai

Persiapan yang dibutuhkan :

1. Komputer/Laptop
2. Cisco Packet Tracer

Kita ke langkah-langkahnya

Setelah persiapan selesai mari kita siapkan topologi dari device berikut :

• Router 2811
• Switch 2960-24TT
• IP Phone (7960)
• PC-PT

Kemudian kita siapkan topologi

1. Buka Cisco Packet Tracer

2. Pilih Router di Network Device > Routers 1 buah

3. Pilih Switch di Network Device > Switches 1 buah

4. Selanjutnya cari IP-Phone di End Devices > End Devices > IP Phone (7960) 3 buah

5. Cari PC-PT di End Devices > End Devices > PC-PT 3 buah

6.  Memasang kabel masing-masing  device seperti ini

Nama Device                                         Port

Router ke Switch                                    FastEthernet 0/1

Switch ke Router                                    FastEthernet 0/1

Switch ke IP Phone (all)                        Switch

IP Phone 1 ke Switch                             FastEthernet 0/2

IP Phone 2 ke Switch                             FastEthernet 0/3

IP Phone 3 ke Switch                             FastEthernet 0/4

PC ke IP Phone (all)                              PC

IP Phone ke PC (all)                              FastEthernet 0/1

7.  Jika semua kabel straight sudah dipasangkan, maka akan menjadi seperti ini

8. Jangan lupa sambungkan kabel telephone terlebih dahulu



9. Disini kita beri area pada setiap device seperti gambar dibawah ini

10. Jadilah seperti dibawah ini

11.  Kemudian kita beri penamaan VLAN

12. Memberi nama seperti gambar dibawah ini

13. Materi yang akan kita lakukan sebenarnya sebagai berikut :

1. Membuat VLAN.
2. Membuat VLAN dan konfigurasi trunk.
3. Konfigurasi IP Address pada router
4. Menkonfigurasi DHCP.
5. Mengaktifkan interface router.
6. Konfigurasi telephony service.
7. Konfigurasi nomor telepon.
8. Konfigurasi socket pada router
9. Melalukan panggilan dan tes ping

Kemudian sekarang mari kita lakukan konfigurasi nya

Membuat VLAN
Masuk ke menu CLI pada Switch dan lakukan perintah pada gambar

Switch(config)#vlan 10 digunakan untuk masuk ke dalam konfigurasi vlan 10

Switch(config-vlan)#name Data digunakan untuk memberi nama pada VLAN.

Membagi VLAN dan Konfigurasi Trunk

Selanjutnya kita akan memilih device mana saja yang akan masuk ke dalam VLAN yang sudah kita buat. Tapi sebelum aktifkan mode trunk pada switch.

Switch(config)#interface fastethernet 0/1 digunakan untuk masuk ke dalam konfigurasi interface fastethernet 0/1.

Switch(config-if)#switchport mode trunk digunakan untuk mengaktifkan mode trunk pada switch.
Switch(config-if)#switchport trunk native vlan 30 digunakan untuk mengubah native VLAN menjadi VLAN 30.
Switch(config-if)#exit untuk keluar dari config-if
Switch(config)#interface range fastethernet 0/2-4 digunakan untuk masuk ke konfigurasi interface 2 sampai 4
Switch(config-if-range)#switchport mode access digunakan untuk memberi akses masuk.
Switch(config-if-range)#switchport access vlan 10 digunakan untuk memasukan PC ke dalam VLAN 10

Switch(config-if-range)#switchport voice vlan 20 digunakan untuk memasukan IP Phone ke dalam VLAN 20.

Kita telah selesai melakukan konfigurasi pada Switch sekarang kita akan mengkonfigurasi router, caranya sama masuk ke menu CLI pada router.

Konfigurasi IP Address pada Router

Router(config)#interface fastEthernet 0/0.10 digunakan untuk membuat sub interface pada interface fisik.

router(config-subif)encapsulation dot1q 10 digunakan untuk membuat kapsul dalam sub interface agar data berjalan di dalam kapsul tersebut.

Konfigurasi DHCP

DHCP digunakan untuk memberikan IP Address kepada PC dan nomor telepon IP Phones.

Mengaktifkan Interface Router

perintah ini agak Router dapat terhubung ke perangkat lain

Konfigurasi Telephony Service

Perintah ini digunakan untuk memberi sumber IP Address dan nomor telepon untuk IP Phones nantinya, Dan juga mengatur ada beberapa jumlah IP Phones yang akan diberi.

Konfigurasi Nomor Telepon

Pada konfigurasi ini kalian memberi nomor telepon pada setiap IP Phones

Konfigurasi Socket Pada Router

Konfigurasi soket ini berguna agar hanya soket tertentu yang diberi telephony service

Melakukan Panggilan dan Test Ping

Mari kita lihat topologi yang sudah kita buat dan konfigurasikan.

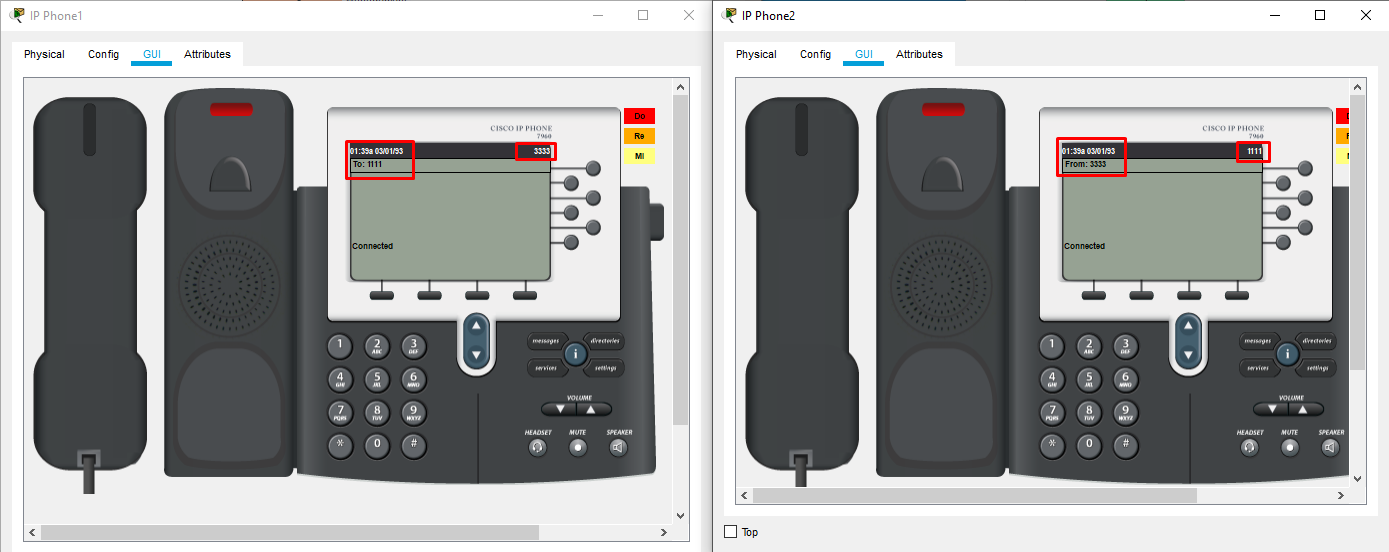

Kita test telepon, jika seperti ini berhasil

Kita ke IP Configuration

Disini kita bisa lihat DHCP-nya

Kita ke Command prompt

Kita coba uji test ping
